Бинокль: схема устройства

устройство бинокля, бинокль схема устройства, общее устройство биноклей, бинокль устройство принцип действияБинокль – один из самых популярных оптических приборов для изучения удаленных объектов. Первый работающий прототип создал Галилео Галилей в 1608 году. Именно ему принадлежит идея объединения двух зрительных труб в один оптический прибор для получения стереоскопического изображения. И по сей день общее устройство биноклей остается тем же. Однако оптические схемы используются уже совсем другие. Если изначально в бинокли устанавливали только парные линзы (объектива и окуляра), через несколько столетий к ним добавили призмы – для уменьшения габаритов оптических приборов и улучшения стереоэффекта и светособирания.

Бинокль: устройство, принцип действия

Современный бинокль – его устройство и принцип действия – базируется на тех же самых элементах, что были предложены Галилео Галилеем. Оптическая схема отвечает за формирование увеличенного изображения, корпус защищает от внешних воздействий, а механическая часть позволяет адаптировать оптику под нужды наблюдателя. В этой статье мы расскажем об эволюции оптических схем биноклей.

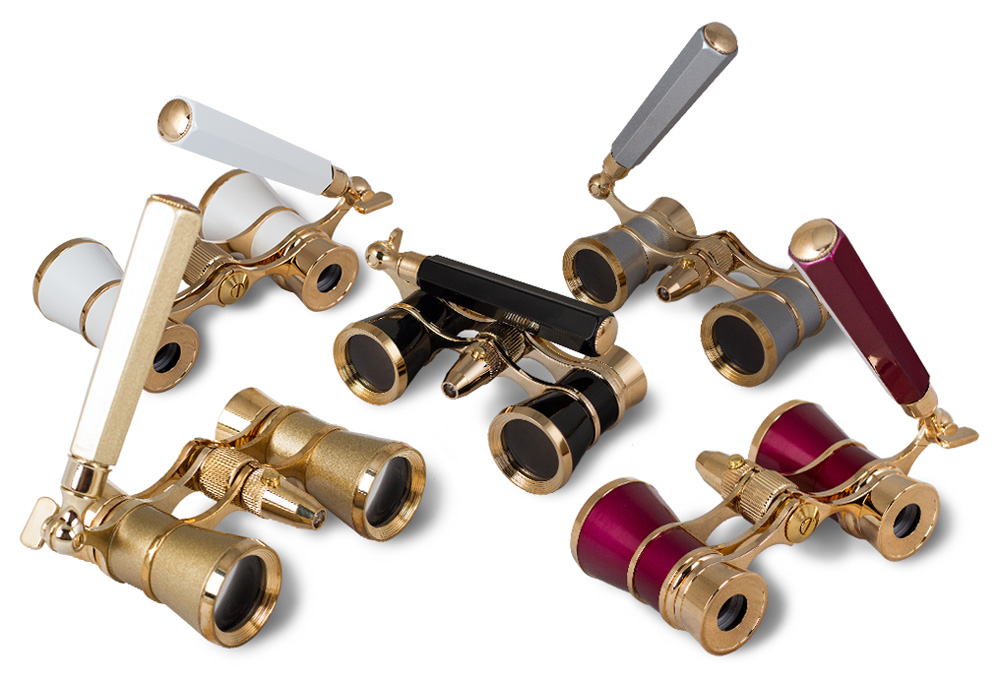

Галилеевская схема – та, что была придумана более 400 лет назад, – до сих пор встречается в современных биноклях. Для своего времени она была прекрасным решением, однако вскоре стало понятно, что устройство бинокля со схемой Галилея требует доработки. Да, он легкий, компактный и передает прямое, а не перевернутое вверх ногами изображение, но на увеличении свыше 4 крат качество картинки резко ухудшается. Поэтому сейчас галилеевскую схему используют только в театральных биноклях, которые не нуждаются в мощной оптике.

Современные бинокли с большим увеличением обязаны своим появлением итальянскому оптику Игнацио Порро. Именно он разработал и запатентовал в 1854 году хорошо сейчас нам известные Porro-призмы. Хотя первый бинокль с ними увидел свет только в конце 1890 годов. В Porro-биноклях световой луч меняет свое направление четыре раза, но после всех преломлений не теряет своей интенсивности. Поэтому на базе Porro-призм возможно создание светосильных биноклей, подходящих даже для астрономических наблюдений. Минус у них только один – большие габариты и вес.

Для улучшения потребительских качеств призматических биноклей схема их устройства была доработана Эрнстом Аббе, а впоследствии и Альбертом Кёнигом. В 1905 году была запатентована призма Аббе-Кёнига, которую сейчас мы знаем как roof-призму. К семейству «roof» относят и призму Шмидт-Пехана. Основные преимущества биноклей на базе roof-призм – компактность и малый вес. По остальным параметрам они уступают моделям с призмами Porro. Хотя использование в профессиональных roof-биноклях низкодисперсионных или асферических линз, дополнительных покрытий оптики и других современных технологий нивелирует разницу между этими оптическими схемами. Поэтому купить качественный бинокль на roof-призме возможно, но стоить он будет несколько дороже аналога на Porro-призмах.

В нашем интернет-магазине вы можете приобрести как театральные бинокли с галилеевской схемой, так и современные призматические бинокли на базе Porro- и roof-призм.

4glaza.ru
Январь 2018

Использование материала полностью для общедоступной публикации на носителях информации и любых форматов запрещено. Разрешено упоминание статьи с активной ссылкой на сайт www.4glaza.ru.

Производитель оставляет за собой право вносить любые изменения в стоимость, модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.
